熔融制样X射线荧光光谱法在锰硅合金化学成分分析中的应用

熔融制样X射线荧光光谱法

在锰硅合金化学成分分析中的应用

一、熔融制样X荧光光谱法测定锰硅合金化学组分

锰硅合金中元素的测定方法有滴定法、ICP光谱法、ICP质谱法、原子吸收光谱法、X射线荧光光谱法等分析方法，而前面4种分析方法都需要将锰硅合金样品进行酸解成液体再进行分析，整个过程需要使用危险试剂以及处理过程复杂；而X射线荧光光谱法具有制样过程简单、不需要使用危险化学试剂、测试速度快、多元素同时检测等优点，在测定锰硅合金时具有非常大的优势。

本次实验我们采用了熔片法-X射线荧光光谱法对锰硅合金进行了实验，实验流程如下。

二、测试流程

2.1仪器以及试剂

能量色散X射线荧光光谱仪：WEPER XRF2510/XRF2501

高频熔样机：WEPER HF3000/3200（铂-金合金坩埚及铂-金合金铸模）

电子天平：感量为0.0001g

助熔剂：无水四硼酸锂和偏硼酸锂混合溶剂，分析纯

硝酸钠，优级纯

脱模剂：碘化铵，分析纯

氧化剂：硝酸锂，硝酸钠，分析纯

2.2熔片制样

取锰硅合金样品0.2000g（±0.0005g）、助熔剂7.0000g（±0.0005g）、硝酸锂1.0000g（±0.0005g）、硝酸钠0.6000g（±0.0005g），称取0.0500g脱模剂用裁成小块的定量滤纸包裹；依次倒入坩埚中：将0.2g样品、2g助熔剂、1g硝酸锂、0.6g硝酸钠充分混合均匀，剩余助熔剂2/3倒入坩埚底部，将混合均匀的样品放在中间，最后将剩下1/3的助熔剂覆盖住样品在熔样机中按照表（1）熔样参数进行熔样，待熔样结束熔片冷却至室温时，在非待测面做好标识待测，如图（1）所示。

表（1）熔样参数

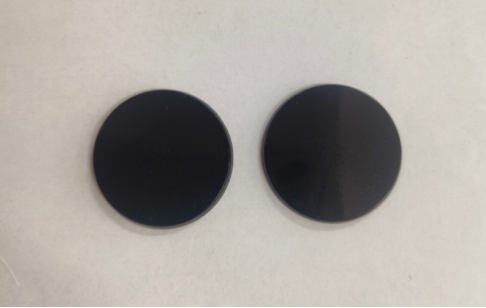

图（1）锰硅合金熔片

2.3仪器标定

将锰硅合金已定值的生产样样品熔片在能量色散X射线荧光光谱仪中选定参数，输入样品成分数值，进行标定，建立标准曲线。校准样片的制备过程参考2小节。校准曲线如图2所示；

图（2）锰硅合金中元素校准曲线

三、生产样测试

建立好曲线后锰硅合金生产样用相同的方式进行熔样，同时测试5次进行验证重复性，测试数据如表（2）所示。

表（2）测试数据

四、结论

熔融制样能量色散X射线荧光光谱法测定锰硅合金元素含量具有样品制备简单、测试准确快速的优势。
